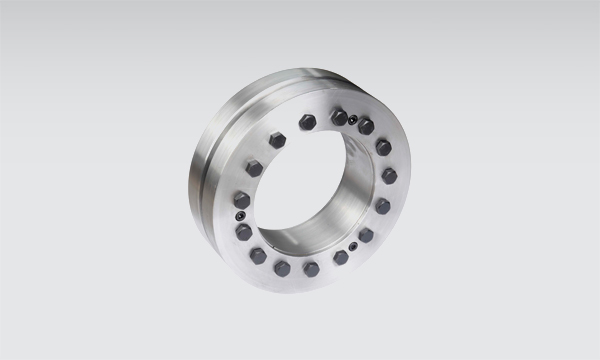

鎖緊盤SD-71型
返回產品簡要：
免費咨詢熱線0577-65205101
表9 SD-71型脹緊聯結套的基本尺寸
|
基本尺寸 |
內六角螺釘 |
額定負荷 |
螺釘?shù)臄Q緊力矩Ma（N.m） |
重量 |
e（mm） |
||||||
|
d |
D |
du |
l |
H |
d1 |
n |
軸向力Ft（KN） |
轉矩（KN.m） |
|||
|
mm |
|||||||||||
|
140 |
230 |
95 |
46 |
58 |
M12x45 |
10 |
217 |
15.1 |
100 |
10 |
7 |
|
100 |
352 |
17.6 |
|||||||||
|
105 |
382 |
20.1 |
|||||||||
|
155 |
263 |
105 |
50 |
62 |
M12x50 |
12 |
419 |
22 |
15 |
||
|
110 |
454 |
25 |
|||||||||
|
115 |
487 |
28 |
|||||||||
|
165 |
290 |
115 |
56 |
68 |
M16x55 |
8 |
539 |
31 |
240 |
22 |
|
|
120 |
583 |
35 |
|||||||||
|
125 |
624 |
39 |
|||||||||
|
175 |
300 |
125 |
640 |
40 |
|||||||
|
130 |
677 |
44 |
|||||||||
|
135 |
711 |
48 |
|||||||||
|
185 |
330 |
135 |
71 |
85 |
M16x65 |
10 |
815 |
55 |
37 |
8 |
|
|
140 |
857 |
60 |
|||||||||
|
145 |
896 |
65 |
|||||||||
|
195 |
350 |
140 |
12 |
928 |
65 |
41 |
|||||
|
150 |
1013 |
76 |
|||||||||
|
155 |
1052 |
81.5 |
|||||||||
|
200 |
350 |
150 |
1040 |
78 |
|||||||
|
155 |
1084 |
84 |
|||||||||
|
160 |
1125 |
90 |
|||||||||
|
220 |
370 |
160 |
88 |
103 |
M16x75 |
15 |
1250 |
100 |
470 |
54 |
10 |
|
165 |
1309 |
108 |
|||||||||
|
170 |
1365 |
116 |
|||||||||
|
240 |
405 |
170 |
92 |
107 |
M20x80 |
12 |
1412 |
120 |
67 |
||
|
180 |
1533 |
138 |
|||||||||
|
190 |
1642 |
156 |
|||||||||
|
260 |
430 |
190 |
103 |
119 |
M20x85 |
1726 |
164 |
82 |
|||
|
200 |
1840 |
184 |
|||||||||
|
210 |
1943 |
204 |
|||||||||
|
280 |
460 |
210 |
114 |
132 |
M20x95 |
15 |
2062 |
217 |
102 |
12 |
|
|
220 |
2227 |
245 |
|||||||||
|
230 |
2374 |
273 |
|||||||||
|
300 |
485 |
230 |
122 |
140 |
M20x100 |
16 |
2278 |
262 |
118 |
||
|
240 |
2442 |
293 |
|||||||||
|
245 |
2514 |
308 |
|||||||||
|
320 |
520 |
240 |
18 |
2550 |
306 |
131 |
|||||
|
250 |
2720 |
340 |
|||||||||
|
260 |
2877 |
374 |
|||||||||
|
340 |
570 |
250 |
134 |
155 |
M20x110 |
24 |
3152 |
394 |
186 |
||
|
260 |
3308 |
430 |
|||||||||
|
270 |
3452 |
466 |
|||||||||
|
350 |
590 |
270 |
140 |
159 |
3393 |
458 |
204 |
||||
|
280 |
3572 |
500 |
|||||||||
|
285 |
3565 |
521 |
|||||||||
|
360 |
590 |
280 |
3622 |
507 |
|||||||
|
290 |
3793 |
550 |
|||||||||
|
295 |
3878 |
572 |
|||||||||
|
380 |
645 |
290 |
144 |
163 |
M24x120 |
18 |
4069 |
590 |
820 |
239 |
|
|
300 |
4267 |
640 |
|||||||||
|
310 |
4452 |
690 |
|||||||||
|
390 |
660 |
300 |
20 |
4400 |
660 |
360 |
|||||
|
310 |
4580 |
710 |
|||||||||
|
320 |
4750 |
760 |
|||||||||
|
420 |
690 |
330 |
164 |
184 |
M24x130 |
20 |
4727 |
780 |
820 |
316 |
12 |
|
340 |
4940 |
840 |
|||||||||
|
350 |
5143 |
900 |
|||||||||
|
440 |
750 |
340 |
172 |
192 |
24 |
5325 |
890 |
408 |
|||
|
350 |
5480 |
960 |
|||||||||
|
360 |
5722 |
1030 |
|||||||||
|
460 |
770 |
360 |
5556 |
1000 |
420 |
||||||
|
370 |
5784 |
1070 |
|||||||||
|
380 |
6000 |
1140 |
|||||||||
|
480 |
800 |
380 |
188 |
213 |
M24x140 |
28 |
6316 |
1200 |
505 |
15 |
|
|
390 |
6513 |
1270 |
|||||||||
|
400 |
6700 |
1340 |
|||||||||
|
500 |
850 |
400 |
88 |
213 |
M24x150 |
28 |
7200 |
1440 |
1100 |
575 |
|
|
410 |
7415 |
1520 |
|||||||||
|
420 |
7619 |
1600 |
|||||||||
|
530 |
910 |
430 |
213 |
238 |
M27x100 |
30 |
8465 |
1820 |
746 |
||
|
440 |
8818 |
1940 |
|||||||||
|
450 |
9156 |
2060 |
|||||||||
|
560 |
940 |
450 |
8889 |
2000 |
775 |
||||||
|
460 |
9261 |
2130 |
|||||||||
|
470 |
9617 |
2260 |
|||||||||
|
590 |
980 |
470 |
228 |
260 |
M27x170 |
36 |
9574 |
2250 |
900 |
18 |
|
|
480 |
10000 |
2400 |
|||||||||
|
490 |
10410 |
2550 |
|||||||||
|
620 |
1020 |
500 |
254 |
286 |
M30x190 |
30 |
10800 |
2700 |
1640 |
1080 |
|
|
510 |
11220 |
2860 |
|||||||||
|
520 |
11620 |
3020 |
|||||||||
|
660 |
1070 |
530 |
260 |
292 |
11700 |
3100 |
1190 |
||||
|
540 |
12150 |
3280 |
|||||||||
|
550 |
12580 |
3460 |
|||||||||
|
700 |
1180 |
560 |
36 |
12320 |
3450 |
1515 |
|||||
|
575 |
12870 |
3700 |
|||||||||
|
590 |
13390 |
3950 |
|||||||||
|
750 |
1250 |
600 |
278 |
310 |
M30x200 |
40 |
14670 |
4400 |
1640 |
1785 |
18 |
|
615 |
15280 |
4700 |
|||||||||
|
630 |
15870 |
5000 |
|||||||||
|
800 |
1370 |
645 |
296 |
334 |
M30x210 |
45 |
16740 |
5400 |
2390 |
20 |
|
|
660 |
17420 |
5750 |
|||||||||
|
670 |
18070 |
6100 |
|||||||||
|
900 |
1480 |
720 |
332 |
370 |
M33x240 |
40 |
20000 |
7200 |
2200 |
2930 |
|
|
740 |
20950 |
7750 |
|||||||||
|
760 |
21840 |
8300 |
|||||||||
注：SD型緊聯結套螺釘?shù)臋C(jī)械性能等級為10.9級。具體技術參數來電咨詢0577-65205101。
